| quantitas; | |
|---|---|
Confirmare systema intentione dilabi non superat rating:
H07V-K: 450/750V (U₀/U), humilissimis intentionis ditionis ac potentiae circuitibus aptum.
RV: De more 450/750V vel 300/500V pendens in mensura et fabrica.
Tribus phases 400V systematis, 450/750V electio est mensura. Ad gyrationes inferiores intentionis dicionis, 300/500V sufficere possunt.
Classis V (subtilem): Altissima flexibilitas, optima applicationum mobilium, anfractus stricta, et armorum vibratio-prona.
Classis II (destitutus): flexibilitas moderata, apta ad institutiones fixas cum flexione occasionali.
Solidum (I Classis): Non commendatur applicationes mobilitatem requirunt.
Ad mobilitatem auctam, delectus Classis 5 conductor secundum IEC 60228.
Ductor secundum magnitudinem Select:
Continua onus current
Licet voltage gutta
Ambiens temperatus et adjunctio
Brevis circuitus
spatium typicum sustinebit: 0,5 mm ad 240 mm². Pro tabulis potestate, 0.5-6 mm commune est. Pro potestate nexus requiri 10-240 mm².
PVC velit: Standard, aestimavit 70°C continua. Apta maxime amet applicationes.
PVC repugnant calor: Available pro superioribus temperaturis si opus fuerit.
Flamma retardans PVC: Pro officinae quaerunt IEC 60332-1 vel ignis speciales effectus.
Conductor maximam temperiem et condiciones ambientium confirmabit.
Umbraticis locis siccis: Latin PVC satis est.
Humidis vel humidis locis: Confirma convenientiam vel considera alternative velit.
Summus temperatus areas: Quin temperatus rating contra ambientem et apparatum caloris.
Decuria et scrinium wiring: filum flexibile simplificat fugat et accentus minuit in terminales.
Mobilis armorum: Lego comitem linum altum et aptam radium flexionis.
Institutionem fixam: De more 4 diametri exterioris.
Flexibile / mobilem institutionem: De more 6 diametri exterioris seu ut specificatae a fabrica.
Pro repetitis flexibus, sequi commendatur radium minimum flexionis ad laborem vitandum conductor.
Colores selecti ad Phase, terram neutram et tutelam;
Phase: Niger, fuscus, griseus, vel aliorum colorum.
Neutrum: Caeruleus.
Terrae tutelae: Viridis/flavis.
Alter: rubra, alba, aurantiaca, etc., pro potestate vel signo wiring.
Adfirmare color requisita contra locorum wiring codes.
H07V-K: EN 50525-2-31, IEC 60227, VDE 0281.
RV: GB/T 5023, JB/T 8734.
Flamma retardatio: IEC 60332-1.
RoHS / SPATIUM: Confírma obsequio si ad locum desideratum forum.
Petitio testium relationum seu testimonialium conformitatis prout opus est.
Coils: 100 m, 200 m, vel consuetudo.
Tympana: Pro maioribus crucis-sectionibus vel longitudinis.
Longitudines secare: Pre-sectis terminalibus vel ferruleis si requiritur.
Confirmare packaging tueri velit in transport et repono.
| Parameter | Unit | Typical Range / Bene |
|---|---|---|
| Vexillum | — | EN 50525-2-31, IEC 60227, GB/T 5023 |
| Genus | — | RV / H07V-K, nucleus flexibilis |
| Rated intentione U/U* | V | 450/750 |
| Conductor | — | Flexibile aeris, Classis 5 per IEC 60228 |
| Initium | — | PVC |
| Conductor Temperature | °C | 70 (continua); |
| Ambiens Temperature | °C | -15 ad LXX (fixam institutionem) |
| Cross-sectioni range | mm² | 0.5 – 240 |
| Diameter exterior | mm | Pendent crucem-sectionem |
| Radius tendentes (fixum) | — | ≥ 4 diametri exterioris |
| Radius tendentes (flexibile) | — | ≥ 6 diametri exterioris |
| Flamma retardatio | — | Libitum, IEC 60332-1 |
| Color | — | Niger, caeruleus, brunneis, griseus, viridis/flavus, rubicundus, albus, aurantiacus, mos |
| Packaging | — | Coil, orum, cut longitudo |
| Longitudo | m | 100, 200, 500, 1000 consuetudo |
| RoHS / SPATIUM | — | Available ad petitionem |
Nota: Specificationes variantur in fabrica et mensura. Confirmare dimensiones actuales, aestimationes temperatas et approbationes ante ordinationem.
Switchgear et imperium panel internum wiring
Distributio tabularum et pixides metri
Electrical instrumento et INSTRUMENTUM iunctio
Instrumenta portabilia et potentiam temporalem ducit
Accenso circuitus et signum wiring
Automation and instrumentation panels
Sustentationem et reparationem wiring ubi flexibilitas requiritur

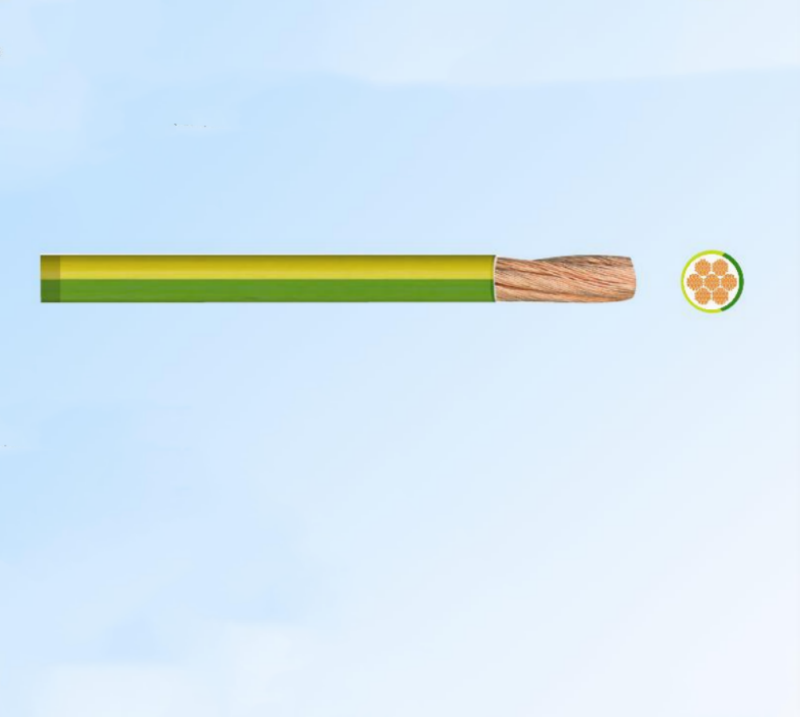

H07v-K
CDL / 750V
Code:RV,H07V-K,NYAF
Latin: Tec227.VDe0281, BS6004
Construction: I-flexibilia aeris conductor
II-PVC Nulla
Application: nam protected installation in apparatu et lucendi decet.
Et pro institutionem in Conduit, in et sub emplastrum
Technical data: max.operating temperatus LXX ℃
Short Ciruit temperatus CLX ℃
Nominal Transpono Sectio | Numero et dia.of filis | Crassitudine in Vallis | Medium altiore diameter | Conductor DC resistentia XX ℃ | Proxime. Summa Pondus | Max. Curent portans Capacitas ad XXX ℃ | ||
mm² | No. × mm | mm | min | max | Q / km | Kg / km | Pipe | Aera |
1.5 | XXVII × 0,25 | 0.7 | 2.8 | 3.4 | 13.3 | 21.0 | 15 | 24 |
2.5 | XLV × 0,25 | 0.8 | 3.4 | 4.1 | 7.98 | 32.0 | 20 | 32 |
4 | L 0,30 × | 0.8 | 3.9 | 4.8 | 4.95 | 48.0 | 25 | 42 |
6 | LXXV × 0,30 | 0.8 | 4.4 | 5.3 | 3.30 | 68.0 | 33 | 54 |
10 | LXXIII × 0,40 | 1.0 | 5.7 | 6.8 | 1.91 | 113 | 45 | 73 |
16 | CXIX x 0,40 | 1.0 | 6.7 | 8.1 | 1.21 | 174 | 61 | 98 |
25 | CLXXXII x 0,40 | 1.2 | 8.4 | 10.2 | 0.780 | 282 | 83 | 129 |
35 | CCLII x 0,40 | 1.2 | 9.7 | 11.7 | 0.554 | 378 | 103 | 158 |
50 | CCCLXIV × 0,40 | 1.4 | 11.5 | 13.9 | 0.386 | 543 | 120 | 198 |
