| quantitas; | |
|---|---|
Confirma metallis junctis;
Cuprum ad aluminium: connector bimetalis Latin cum transitus aluminii aeris.
Aluminium ad aluminium: connector Aluminium vel bimetalis cum aluminio-aluminio contactu.
Copper to copper: Copper connector; bimetale non requiritur nisi certa standardisationi.
Conductor formam in utraque parte cognoscere;
Cable destitutus, funis solidus, busbar, tubus, uel iug.
Crux-sectionis range: typice 16-800 mm², magnitudinum consuetudinum in promptu.
Confirmare an iungo debet accipere diversas magnitudines in utraque parte, ut 240 mm² aluminii funem usque ad 120 mm² busbarum aeris.
Rated current: Compositus ad onus continui currentis cum margine pro temperatura ambientium et aggregatione.
Intentio: Confirma velit requisita LV vel MV applicationes.
Brevis circuitus sustinere: Comproba iungo systema brevi-circuitus currentis sine nimia caliditate ortum vel damnum mechanicum sustinere potest.
| Typus | Descriptio | Typical Usus |
|---|---|---|
| Bolted | Mechanica Fibulae claustris | Ager conventus, Populus Novifacta, facilis tortor |
| Cogo | Occultis hydrau instrumentum | Articuli permanentes, inferiores contactu resistentia |
| Composita | Clausa et compressionem features | Summus vibrationis vel discrimine hospites |
| Select secundum instrumenta, sustentationem requisita et iuncturam fidem. |
Providere vel confirmare;
Fulmen foraminis diametri et iustae
Palma latitudinis, longitudinis, crassitudinis
Bulla magnitudine vel filo
Cable viscus diam ac accumsan
Drawing vel specimen si non-vexillum
Aeris latus: T2, TU1, vel aeris aequivalens.
Aluminium latus: 1060, 1050, vel aequivalens aluminium.
Bonding: Frictio welding, mico glutino: vel brazing. Frictio glutino communis est pro viribus summus Cu-Al transitus.
Superficies curatio: plumbi lamina in aes ad libitum latus; aluminium latus plerumque nudum vel oxidatio-tractata.
Indo: Standard design; confirmare alvi et velit.
Foras: UV, pluviae, et resistentia cycli temperatura.
Litus maritimum vel industriae: Specificare corrosionem tutelae et convenientiae materialis.
Alta humiditas: Confirma superficiei tractationem et signationem si requiritur.
Vibratio: Usus obseratum vel coniunctum genus cum densis features.
Specificare signa applicabiles:
IEC 61238-1: Compressio et connectors mechanica pro funibus potentiarum.
GB/T 14315: funis potentiae connexiones.
DL/T 759: Connectors pro lineae capitis.
Rei specialia requisita ad resistentiam contactus, oriuntur temperatura et test brevi circuitus.
Examinatio requisitionis renuntiationes ad resistentiam contactum, vires distrahentes, et si casus ferat temperatura oriuntur.
Coniunge singula cum magnitudine, materia et numero massam.
Stipant in cartons vel casibus ligneis ne deformatio.
Si institutionem includit requiritur.
| Parameter | Unit | Typical Range / Bene |
|---|---|---|
| Genus | — | Vinculum bimetale cable iungo, obseratum / compressionem / combined |
| Materia | — | Aeris T2/TU1 + Aluminium 1060/1050 |
| Processus vinculo | — | frictio glutino, glutino mico, brazing |
| Conductor Range | mm² | 16 – 800, consuetudo |
| Interface Latus aeris | — | Cable lug, busbar, tubus, stamina |
| Aluminium Latus Interface | — | Cable lug, busbar, tubus, stamina |
| Fulmen Size | — | M8, M10, M12, M16, custom |
| Bolt Hole Spacing | mm | Secundum drawing |
| Current Rated | A | 100 - 2000, secundum sectionem transversim |
| Rated voltage | V | LV / MV quod erat faciendum |
| Contactus Resistentia | — | ≤ 1,1 referat iuncturam aeris |
| Temperatus Surge | K | ≤ 45 K apud rated current |
| Brevis Circuitus resiste | ka | Secundum ratio postulationem |
| Superficies Curatio | — | Aeris latus plumbi lamina libitum; aluminium latus nudum |
| Praesidium | — | Umbraticis / velit |
| Signa | — | IEC 61238-1, GB/T 14315, DL/T 759 |
| stipare | — | Lobortis, casus ligneus, grabatus |
Nota: Dimensiones, ratings current, et singula interfaciendi nativus sunt. Confirmare contra drawings vel exemplaria ante ordinationem.
Transitus inter aluminium funem et busbaricum aeris
Transformator, switchgear, et calces control terminales
Velit caput linea nexus
Substantia busbar et apparatu nexus
Industria inverters renovabilis, repositio altilium et potestas converters
Virtus industrialis distribution et hospites motricium
Areae ubi conductores aeris et aluminii sine contactu directo coniungi debent
Patria Origin: Sina (continenti)

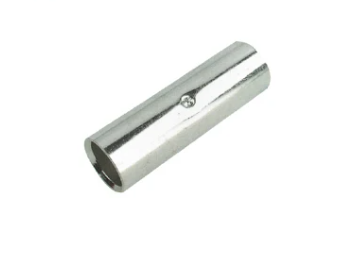

Typus: Bimetal Link
Applicationem: Power, Cable COGNUM
Gender: Alii
Nomen: Cable COPULATOR
Material: E-Cu; Al-99.6%
Superficies curatio: clara
Color argentum, customized
Certificatorium: CE Rohs ISO9001
Feature: Simple installation, tutum usum, cheap
HS Code: 8536909000
OEM: provisum
